Introducción a una línea de producción de granulación de fertilizante orgánico granulado con tambor rotatorio de 10,000 toneladas por año
La línea de producción de gránulos de fertilizante orgánico de 10,000 toneladas/año es una línea de producción estandarizada y automatizada diseñada para empresas de producción de fertilizantes orgánicos de tamaño mediano y grande. Utiliza un granulador de tambor rotatorio como equipo central de formación y está equipado con equipos para todo el proceso, incluyendo el pretratamiento de la materia prima, la fermentación, el secado, el enfriamiento, la clasificación y el envasado. Puede convertir eficientemente materias primas orgánicas como estiércol de ganado y aves de corral, ácido húmico y paja en fertilizante orgánico granular estándar que cumple con los requisitos. Es adecuado para las necesidades de fertilización agrícola a gran escala, la mejora del suelo y el desarrollo de la agricultura ecológica, y logra una capacidad de producción anual estable de 10,000 toneladas (calculado en base a 300 días de operación por año y una capacidad de producción diaria promedio de aproximadamente 333 toneladas).

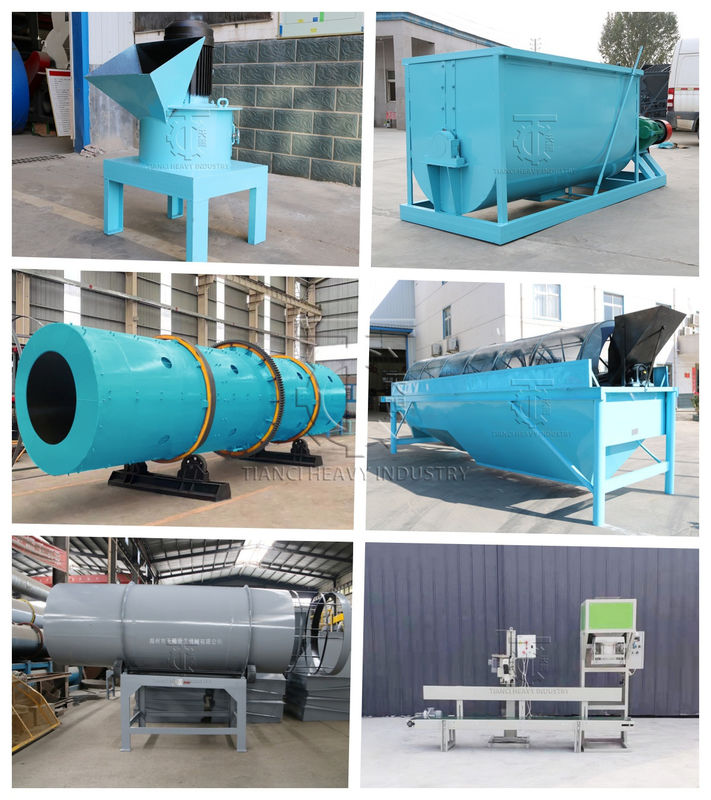

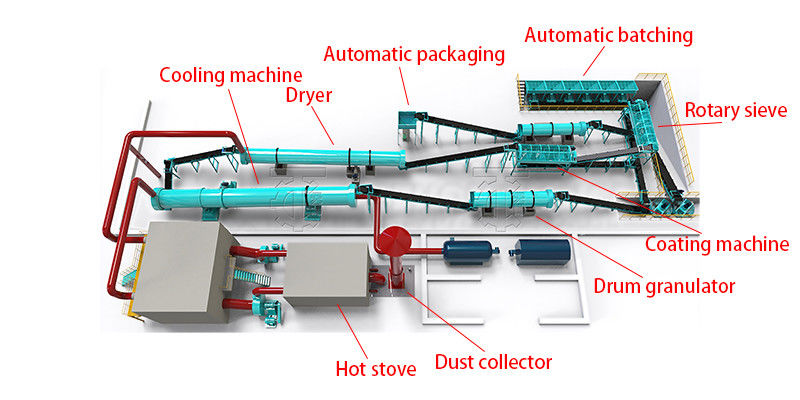

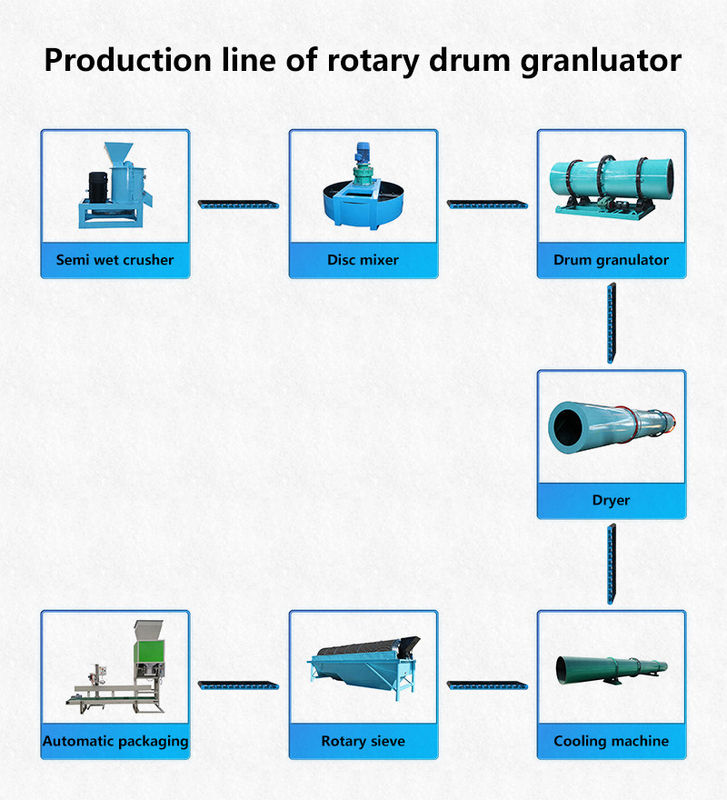

Etapas del proceso y configuración del equipo
- Sección de preprocesamiento: sentando las bases para las materias primas
-
Equipo de trituración de materia prima: 2 molinos de martillos Φ800 (capacidad de procesamiento 20-25 toneladas/hora) para triturar materias primas de fibra gruesa como paja y residuos de hongos a más de 80 mallas, y al mismo tiempo realizar una trituración secundaria del material de fermentación de estiércol de ganado y aves de corral para asegurar un tamaño de partícula uniforme de las materias primas y mejorar la eficiencia de granulación posterior;
Equipo de mezcla de materia prima: 1 mezclador de paletas de doble eje (volumen 5m³, tiempo de mezcla ≤3 minutos/lote), que mezcla con precisión las materias primas orgánicas trituradas, agentes acondicionadores (polvo de zeolita/yeso, cantidad de adición 3%-5%) y agentes microbianos (añadidos durante la producción de biofertilizante orgánico), con una uniformidad de mezcla ≥95%, asegurando los nutrientes equilibrados del producto final.
Sección de granulación central: El granulador de tambor rotatorio es la unidad principal de moldeo.

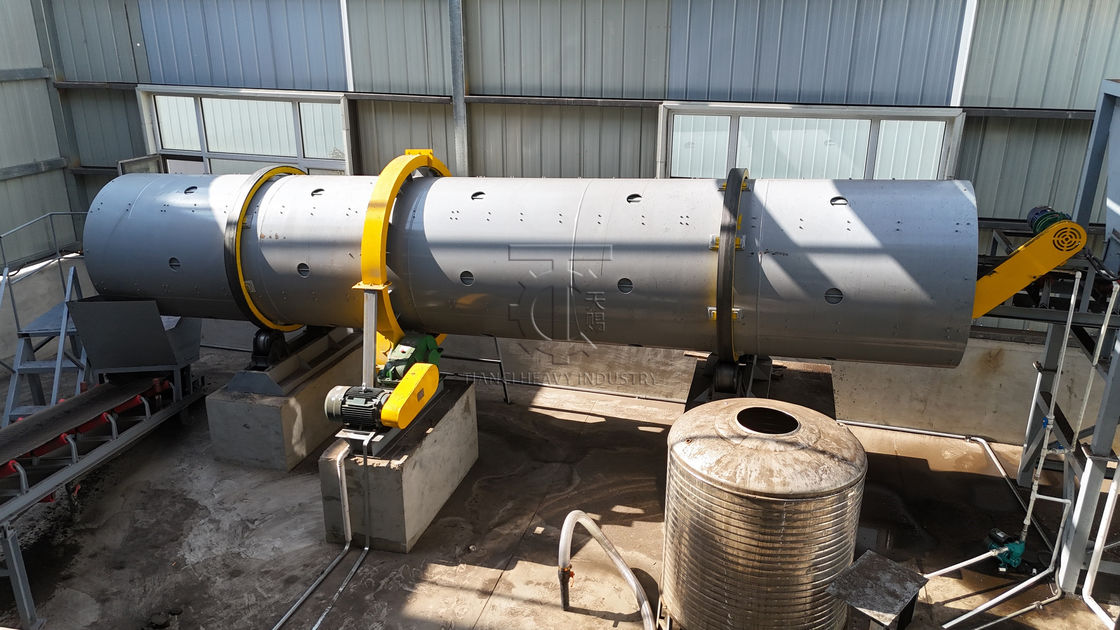

Se utiliza un granulador de tambor rotatorio Φ2.0×6.0m (parámetros principales: capacidad de procesamiento 15-18 toneladas/hora, potencia del motor 37kW) como equipo central de formación de la línea de producción, y sus ventajas lo hacen adecuado para una capacidad de producción anual de 100,000 toneladas.
El revestimiento interior del rodillo está hecho de una lámina de goma resistente al desgaste de 30 mm de espesor, que es resistente a la corrosión ácida y la fricción de las materias primas orgánicas y tiene una vida útil de ≥3 años;
Equipado con 4 juegos de dispositivos de pulverización de aglutinante de precisión (se puede utilizar pasta de almidón o solución de humato de sodio, con una cantidad de adición del 2%-4%), el volumen de pulverización se ajusta mediante un sistema de control PLC para asegurar que la tasa de formación de gránulos sea estable en 85%-90%;
Equipado con un sistema de control de velocidad de frecuencia variable (velocidad ajustable de 5-10 r/min), la velocidad de granulación se puede ajustar de forma flexible de acuerdo con la humedad y la viscosidad de las materias primas, evitando que los gránulos se colapsen debido a la sequedad excesiva o se aglomeren debido a la humedad excesiva, asegurando una producción diaria estable de 333 toneladas de gránulos semiacabados.
Sección de post-procesamiento: Mejorando la calidad y estabilidad de los productos terminados
Equipo de secado: 1 secador rotatorio Φ3.2×12m (fuente de calor: quemador de pellets de biomasa, respetuoso con el medio ambiente y libre de contaminación), que seca los pellets con un contenido de humedad del 30%-35% después de la granulación a ≤15%, con una eficiencia de secado de 18-20 toneladas/hora, asegurando que los pellets no se enmohezcan durante el almacenamiento;
Equipo de enfriamiento: 1 enfriador a contracorriente Φ2.5×8m para enfriar los gránulos secos de 60-80℃ a temperatura ambiente (diferencia de temperatura ≤5℃), para evitar que los gránulos absorban humedad durante el proceso de enfriamiento y para mejorar la resistencia a la compresión (resistencia de las partículas ≥2.8N después del enfriamiento);
Equipo de cribado: 1 criba de tambor Φ1.8×4.0m (equipada con cribas de doble capa de 2-5 mm y 5-8 mm) para clasificar las partículas enfriadas. El polvo fino de tamaño inferior (≤2 mm) se devuelve a la trituradora para su uso secundario, y las partículas calificadas (2-8 mm) en la criba entran en la sección de envasado. La eficiencia de cribado es ≥18 toneladas/hora y la tasa de calificación del producto terminado es ≥98%.
Sección auxiliar y de envasado: Asegurando la producción continua y el almacenamiento y transporte convenientes
Equipo de eliminación de polvo: Toda la línea de producción está equipada con un colector de polvo de bolsa de impulsos (manejo de volumen de aire de 20,000 m³/h) para recolectar el polvo generado durante la trituración, el secado y el cribado. La concentración de emisión de polvo es ≤10mg/m³, lo que cumple con la Norma de Emisión de Contaminantes del Aire de Calderas GB13271-2014.
Equipo de envasado: 2 máquinas de envasado cuantitativo automático (especificaciones de envasado 25 kg/bolsa o 50 kg/bolsa, velocidad de envasado 400-500 bolsas/hora), equipadas con cintas transportadoras y robots paletizadores para realizar el envasado y paletizado automatizados de los productos terminados, reducir los costos de mano de obra y mejorar la eficiencia de almacenamiento y transporte.
Soporte y Servicios:
En Tianci Heavy Industry Machinery, nos comprometemos a brindar soporte y servicios completos para asegurar que cada cliente obtenga los mejores resultados de nuestros equipos. Desde la planificación del proyecto hasta el mantenimiento postventa, nuestro equipo ofrece asistencia profesional en cada etapa.
1. Consulta de preventa
Ayudamos a los clientes a elegir las máquinas más adecuadas de acuerdo con sus materiales, capacidad y necesidades de producción. Diseño personalizado y soluciones técnicas disponibles para satisfacer los requisitos específicos del proyecto.
2. Instalación y capacitación
Nuestros ingenieros experimentados pueden guiar la instalación en el sitio o en línea. También proporcionamos manuales de operación detallados y capacitación para asegurar un inicio de producción suave y eficiente.
3. Servicio postventa
Ofrecemos soporte técnico a largo plazo, suministro rápido de piezas de repuesto y orientación de mantenimiento regular. Cualquier problema se aborda de inmediato para minimizar el tiempo de inactividad y mantener su producción funcionando de manera constante.
4. Soporte global
Con proyectos exitosos en más de 200 países, entendemos las necesidades de diferentes mercados y brindamos un servicio confiable dondequiera que esté.
En Tianci, nuestra misión no es solo entregar máquinas de alta calidad, sino también construir asociaciones duraderas a través de la confianza, el profesionalismo y el apoyo continuo.
Preguntas frecuentes (FAQ) sobre el granulador de tambor rotatorio
P: ¿Podría especificar el rango de producción por hora de su granulador de tambor?
A: La producción horaria estándar de nuestro granulador de tambor oscila entre 1 y 300 toneladas. Si tiene mayores demandas de producción (por ejemplo, más de 25 toneladas por hora), podemos adaptar una solución personalizada basada en sus necesidades específicas de producción.
P: ¿CÓMO FUNCIONA UN GRANULADOR DE TAMBOR ROTATORIO?
A: Un granulador de tambor funciona al hacer rodar el material en presencia de un aglutinante líquido para fomentar la formación y el crecimiento de gránulos. El material de alimentación y el aglutinante se alimentan constantemente a través del tambor giratorio. La acción de rodadura, combinada con la pegajosidad del aglutinante, hace que las finas se acumulen en partículas. Estas partículas continúan recogiendo finas y aglutinante adicionales a medida que ruedan en el lecho, lo que hace que se densifiquen y recojan capas adicionales en un fenómeno conocido como coalescencia. Se pueden incorporar vuelos de volteo en la unidad para aumentar la agitación del lecho de material.
Esta forma de formar aglomerados es un tipo de aglomeración por agitación también conocida como granulación húmeda, formación de bolas o peletización.
P: ¿QUÉ TIPOS DE MATERIALES PUEDE PROCESAR UN GRANULADOR DE TAMBOR ROTATORIO?
A: En términos generales, los granuladores de tambor pueden procesar cualquier sólido a granel en forma de polvo seco y fino. Esta flexibilidad se adapta bien a una gran cantidad de industrias, procesando materiales que van desde productos químicos especiales y fertilizantes, hasta minerales y minerales, y todo lo demás.
En algunos casos, la materia prima puede requerir un pretratamiento en forma de trituración, molienda o secado para ser una alimentación adecuada para el granulador y producir las características deseadas en el producto final.
P: ¿CUÁL ES LA VENTAJA DE UN GRANULADOR DE TAMBOR ROTATORIO SOBRE UN PELETIZADOR DE DISCO?
A: Al elegir entre un granulador de tambor y un peletizador de disco, el tambor a menudo se elige porque ofrece un rendimiento más alto que el peletizador de disco. El tambor rotatorio también tiene la ventaja de ser un sistema "cerrado", lo que significa que la granulación ocurre dentro de un entorno contenido, por lo que el material fugitivo es limitado.
¿QUÉ CAPACIDADES PUEDE ACOMODAR UN TAMBOR DE GRANULACIÓN?
A: Los tambores de granulación se pueden personalizar a casi cualquier tamaño, acomodando capacidades que van desde 500 lb/hr – 3500 TPH+.
¿SON LOS GRANULADORES DE TAMBOR POR LOTES O CONTINUOS?
A: Los granuladores de tambor rotatorio se emplean típicamente en un entorno continuo, aunque pueden funcionar como un dispositivo por lotes en algunos entornos de I+D, como el Centro de Innovación TIANCI.
P: ¿CUÁL ES EL TIEMPO DE RETENCIÓN DE UN GRANULADOR DE TAMBOR ROTATORIO?
A: El tiempo de retención es un parámetro de proceso utilizado para controlar las características y la calidad del material que sale del tambor, por lo que puede variar significativamente dependiendo del proceso y los objetivos del producto. En general, el tiempo de retención en un granulador puede estar entre 30 segundos y 60 minutos.
P: ¿CUÁLES SON LOS ELEMENTOS DE DESGASTE TÍPICOS?
A: Los granuladores de tambor rotatorio son generalmente de bajo mantenimiento, pero algunos elementos pueden desgastarse, dependiendo de las condiciones de funcionamiento, y particularmente si el tambor se sale de la alineación. Los elementos de desgaste más comunes para un granulador de tambor típicamente incluyen el revestimiento (cuando corresponda), los vuelos de volteo (cuando corresponda) y, potencialmente, las ruedas de muñón, los neumáticos y los rodillos de empuje.
La alineación del tambor rotatorio es un aspecto importante del mantenimiento del tambor para evitar el desgaste de los neumáticos y las ruedas de muñón. Cuando un tambor se sale de la alineación, ejerce una tensión adicional en todos los componentes, lo que fomenta un desgaste indebido.
P: ¿EL PRODUCTO QUE SALE DEL GRANULADOR REQUIERE SECADO?
A: Dado que el proceso de granulación se basa en un aglutinante líquido para formar y capas de gránulos, el producto que sale del granulador está húmedo y debe secarse a menos que se mueva inmediatamente a un proceso posterior que no requiera secado (como en el caso de la formación de bolas de mineral de hierro, donde los pellets van a un horno de parrilla).
El secado se lleva a cabo típicamente en un secador rotatorio, que redondea y "pule" aún más los gránulos como resultado de la acción de volteo que ocurre a medida que el tambor gira.
P: ¿CÓMO SÉ SI UN GRANULADOR DE TAMBOR ROTATORIO ES ADECUADO PARA MI APLICACIÓN?
A: Si un granulador de tambor rotatorio es o no el adecuado para un proyecto dado depende de los objetivos específicos del proceso y del producto, como la capacidad, el nivel de control sobre las características de las partículas, los parámetros del producto y más.
Cuando no está claro si un granulador de tambor podrá cumplir con los objetivos del proyecto, se pueden realizar pruebas en el Centro de Innovación TIANCI para evaluar el proceso e identificar la configuración del equipo más adecuada.
P: ¿SE REQUIERE ALGÚN OTRO EQUIPO PARA SOPORTAR UN GRANULADOR DE TAMBOR ROTATORIO?
A: Los granuladores de tambor requieren un sistema de alimentación y descarga para transportar el material hacia y desde el tambor. También suelen requerir cribas y un circuito de reciclaje para recuperar los excesos y los bajos y reciclarlos de nuevo al proceso.
Los granuladores de tambor también suelen ir seguidos de un secador rotatorio y, en algunos casos, pueden estar precedidos por un mezclador para proporcionar una materia prima homogénea a la unidad.
P: ¿CÓMO ES EL PROCESO DE DISEÑO?
A: El diseño del granulador de tambor rotatorio generalmente comienza con pruebas para evaluar la viabilidad de la granulación del material previsto y para recopilar datos clave del proceso, como el porcentaje de llenado, el tiempo de retención, la velocidad y la pendiente del tambor, el diseño del sistema de pulverización y más.
Una vez que se han recopilado los datos, los ingenieros trabajan a partir de esto para dimensionar el tambor e incorporar cualquier característica o modificación necesaria para producir el producto deseado a la capacidad prevista.
P: ¿QUÉ DATOS SE NECESITAN PARA DISEÑAR UN GRANULADOR DE TAMBOR ROTATORIO?
A: Se necesita una variedad de puntos de datos para diseñar el granulador. Junto con una descripción del proceso, los siguientes datos son típicamente requeridos:
