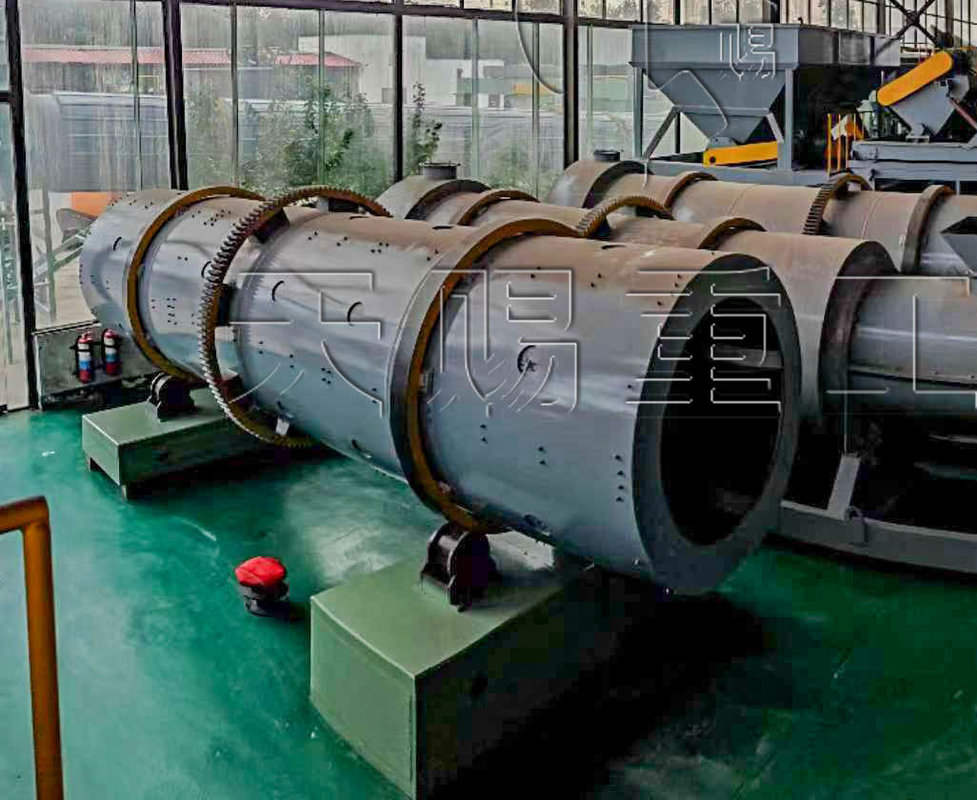

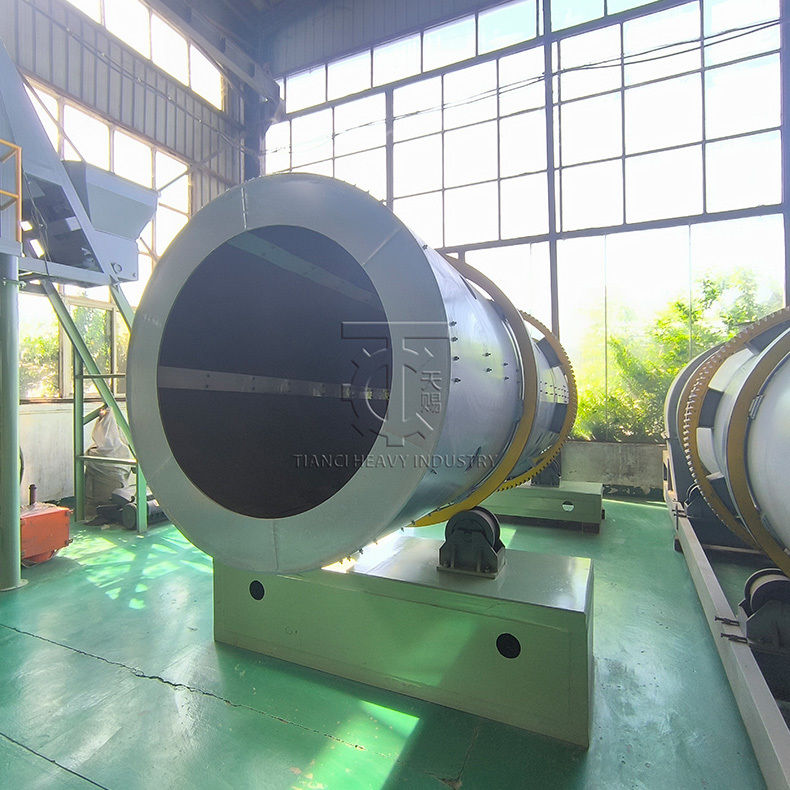

Descripción del producto del granulador de tambor rotativo
El granulador de tambor rotativo es un equipo básico ampliamente utilizado en el proceso de granulación de materiales en polvo, y es especialmente prominente en los campos de producción de fertilizantes,Procesamiento de minerales y materiales de construcciónSu principio de funcionamiento se basa en la acción combinada de la rotación mecánica, la gravedad del material y la unión auxiliar: las materias primas en polvo (como las materias primas compuestas de fertilizantes,polvo mineralDurante la rotación del tambor, los materiales se giran, enrolan y chocan continuamente.Con la ayuda de una pequeña cantidad de agente de unión (o la viscosidad inherente de algunos materiales), las partículas en polvo se agrupan gradualmente en productos granulares esféricos o irregulares de tamaño uniforme.
Principales ventajas del granulador rotativo de tambor
En cuanto a las principales ventajas, el granulador de tambor rotativo tiene una gran adaptabilidad a las materias primas.Puede manejar una variedad de materiales en polvo con diferentes contenidos de humedad (generalmente 20%-40%) y tamaños de partículas, y la tasa de granulación se mantiene generalmente en el 85% o más, lo que garantiza efectivamente la estabilidad de la calidad del producto.Tiene las características de una gran capacidad de producción y un bajo consumo de energía.La estructura del tambor con gran diámetro y larga longitud puede realizar una producción continua a gran escala.y el consumo de energía por unidad de producto es menor que el de otros equipos de granulación (como el granulador de disco)Además, el equipo tiene una estructura simple, operación y mantenimiento convenientes.Las partes clave (como el revestimiento interno del tambor) están hechas de materiales resistentes al desgaste (como el acero con alto contenido de manganeso), que tienen una larga vida útil y reducen la frecuencia de reemplazo y mantenimiento.
En términos de escenarios de aplicación, el granulador de tambor rotativo se utiliza más ampliamente en la industria de fertilizantes.fertilizantes biológicos y otros fertilizantes granulares, que no sólo mejora la tasa de utilización de los fertilizantes (los fertilizantes granulares no son fáciles de perder y aglomerar), sino que también satisface las necesidades de la fertilización mecanizada.En la industria de procesamiento de mineralesEn la industria de los materiales de construcción, puede utilizarse para la granulación de clínquer de cemento,polvo de yeso y otros materiales para mejorar el rendimiento de los materiales de construcción.
En el proceso de producción real, el granulador de tambor rotativo también tiene un buen rendimiento de protección del medio ambiente.Al optimizar la estructura de sellado del tambor y combinar el sistema de recogida de polvo, puede reducir eficazmente la emisión de polvo en polvo durante el proceso de granulación y cumplir con los requisitos de protección del medio ambiente de la producción industrial moderna.según las diferentes necesidades de los productos, el tamaño de las partículas del producto terminado se puede ajustar cambiando la velocidad de rotación del tambor, el ángulo de inclinación del tambor y la cantidad de agente de unión, que tiene una gran flexibilidad.
Parámetro técnico principal
|
Proceso
|
Nombre del equipo
|
Modelo/especificaciones
|
cantidad
|
el papel central
|
|
Almacenamiento de materia prima
|
Silos de polvo de mineral en bruto
|
Capacidad de 50 m3, con dispositivo de alimentación vibratorio
|
2 unidades
|
Almacenar el polvo de mineral de bentonita para garantizar un suministro continuo.
|
|
Transporte de materias primas
|
transportador de tornillo
|
Capacidad de transporte 20 m3/h, material 304 de acero inoxidable
|
3 unidades
|
Conectar los diversos dispositivos para lograr el transporte de material cerrado.
|
|
Aplastamiento y eliminación de impurezas
|
Triturador de impacto
|
Capacidad de procesamiento: 20 toneladas/hora; finura ajustable (200 mallas).
|
1 unidad
|
Aplastar los bultos en el mineral en bruto y eliminar piedras e impurezas metálicas.
|
|
Mezcla de los ingredientes
|
Las demás máquinas de la partida 8411
|
Volumen efectivo 5m3, tiempo de mezcla 3-5 min/partido
|
1 unidad
|
Mezclar el polvo de mineral en bruto con agua (aglutinante) y controlar la humedad.
|
|
Granulación del núcleo
|
Granulador de tambor giratorio
|
Diámetro 2,2 m, longitud 6 m, ángulo de inclinación 3°-5°, velocidad de rotación 12-15 r/min
|
1 unidad
|
Lograr la aglomeración del material y formar partículas del tamaño objetivo.
|
|
Secado de granulados
|
Oven de secado rotativo
|
Diámetro 2,4 m, longitud 18 m, temperatura del aire caliente 200-250 °C
|
1 unidad
|
Reducir el contenido de humedad de partículas a ≤ 3% para mejorar la resistencia
|
|
Refrigerador
|
Rodillos de refrigeración
|
2.0m de diámetro, 10m de longitud, enfriado por aire + enfriado por rociado
|
1 unidad
|
La temperatura de las partículas secas se redujo de 80°C a temperatura ambiente.
|
|
Evaluación y clasificación
|
Pantalla vibratoria de doble capa
|
Tamaño de malla de la pantalla: 2 mm (capa inferior), 6 mm (capa superior)
|
1 unidad
|
Separar los gránulos calificados, el polvo devuelto y los bultos de gran tamaño.
|
|
Almacenamiento de productos terminados
|
Almacén de productos terminados
|
Capacidad de 80 m3, equipado con dispositivo automático de medición y descarga
|
2 unidades
|
El almacenamiento de productos acabados cualificados facilita su posterior embalaje y transporte.
|
|
Instalaciones de protección del medio ambiente
|
Recolector de polvo de la casa de bolsas
|
Maneja un volumen de aire de 20.000 m3/h, con una eficiencia de eliminación de polvo ≥ 99,5%.
|
2 unidades
|
El polvo generado durante los procesos de trituración y secado se recoge y descarga de conformidad con las normas.
|

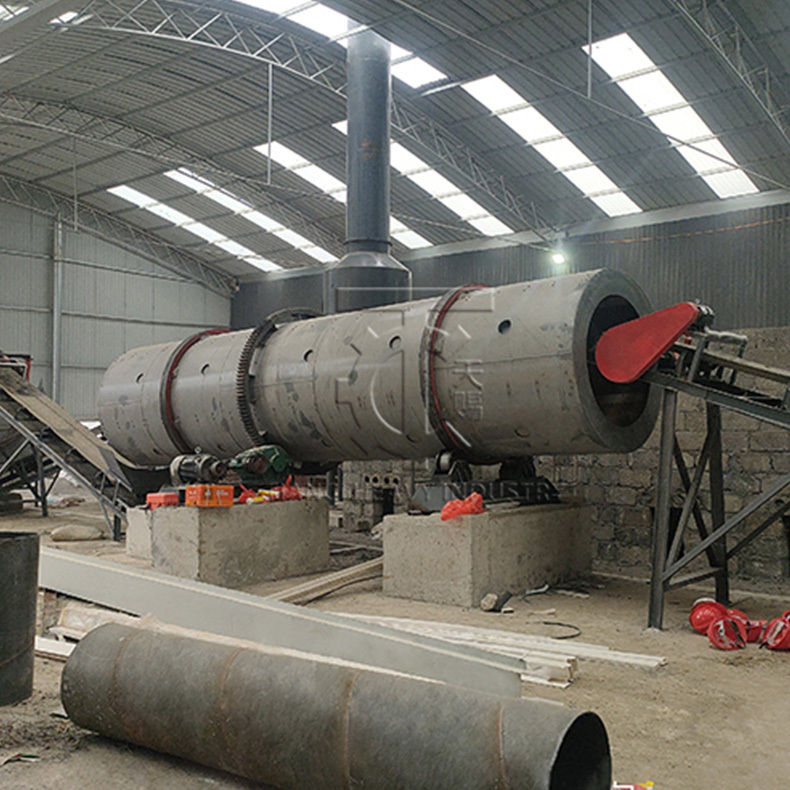

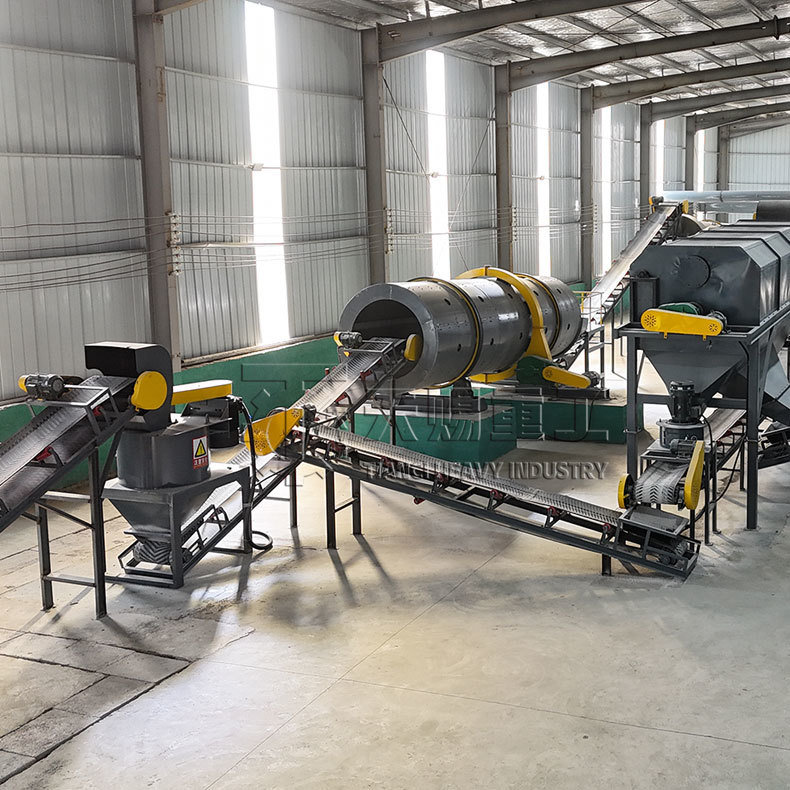

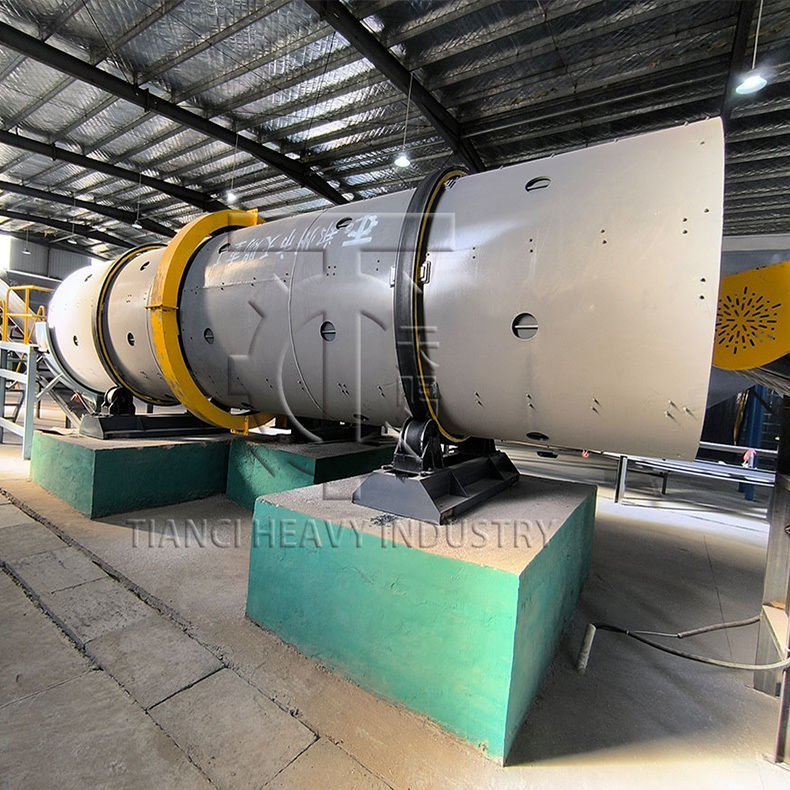

Casos de solicitud del cliente
Granulantes relacionados recomendados
|
|
|
|
| Granulador de tambor |
Granulador de la sartén |
Granulador de prensa de rodillos |
Granulador combinado de tambores giratorios y pines
|
Granulador de tambor rotativo Preguntas frecuentes (FAQ)
- ¿ Qué? ¿Podría especificar el rango de salida por hora de su granulador de tambor?
A: ¿Qué quieres decir? La producción estándar por hora de nuestro granulador de tambor oscila entre 1 y 300 toneladas.Podemos adaptar una solución personalizada basada en sus necesidades de producción específicas.
- ¿ Qué? ¿Cómo funciona un granulador de tambor rotativo?
A: ¿Qué quieres decir? Un granulador de tambor trabaja tumbling material en presencia de un aglutinante líquido para fomentar la formación de gránulos y el crecimiento.La acción de rodamiento, combinado con la pegajosidad de la aglutinante, hace que las partículas se acumulen en partículas.haciendo que se densifiquen y recojan capas adicionales en un fenómeno conocido como coalescenciaSe pueden incorporar vuelos de caída en la unidad para aumentar la agitación del lecho de material.
Esta forma de formar aglomerados es un tipo de aglomeración por agitación, también conocida como granulación húmeda, bolas o pelletización.
- ¿ Qué? ¿Qué tipos de materiales puede procesar un granulador de tambor rotativo?
A: ¿Qué quieres decir? En términos generales, los granuladores de tambor pueden procesar cualquier sólido a granel en forma de polvo seco y fino.materiales de transformación que van desde productos químicos especiales y fertilizantes, a los minerales y minerales, y todo lo demás.
En algunos casos, la materia prima puede requerir un pretratamiento en forma de trituración, molienda o secado para ser un alimento adecuado para el granulador y producir las características deseadas en el producto final.
- ¿ Qué? ¿Cuál es la ventaja de un granulador de tambor rotativo sobre un pelletizador de disco?
A: ¿Qué quieres decir? Al elegir entre un granulador de tambor y un pelletizador de disco, a menudo se elige el tambor porque ofrece un rendimiento más alto que el pelletizador de disco.El tambor giratorio también tiene la ventaja de ser un sistema cerrado., lo que significa que la granulación se produce dentro de un ambiente confinado, por lo que el material fugitivo es limitado.
¿A qué capacidades puede acomodar un tambor de granulación?
A: ¿Qué quieres decir? Los tambores de granulación se pueden personalizar a casi cualquier tamaño, con capacidades que van desde 500 lb / h ¥ 3500 TPH +.
¿Son los granuladores de tambor lotes o continuos?
A: ¿Qué quieres decir? Los granuladores de tambor rotativo se emplean generalmente en un entorno continuo, aunque pueden funcionar como un dispositivo de lote en algunos entornos de I + D, como el Centro de Innovación TIANCI.
- ¿ Qué? ¿Cuál es el tiempo de retención de un granulador de tambor rotativo?
A: ¿Qué quieres decir? El tiempo de retención es un parámetro de proceso utilizado para controlar las características y la calidad del material que sale del tambor, por lo que puede variar significativamente dependiendo del proceso y los objetivos del producto.En general, el tiempo de retención en un granulador puede variar entre 30 segundos y 60 minutos.
- ¿ Qué? ¿Cuáles son los artículos típicos de vestir?
A: ¿Qué quieres decir? Los granuladores de tambor rotativo generalmente son de bajo mantenimiento, pero algunos artículos pueden desgastarse, dependiendo de las condiciones de operación, y particularmente si el tambor se desalinea.Los elementos de desgaste más comunes para un granulador de tambor suelen incluir el revestimiento (cuando corresponda), vuelos de caída (cuando corresponda), y potencialmente ruedas, neumáticos y rodillos de empuje.
La alineación del tambor rotativo es un aspecto importante del mantenimiento del tambor para evitar el desgaste de los neumáticos y las ruedas de mando.alentar el uso indebido.
- ¿ Qué? ¿El producto que sale del granulador requiere secado?
A: ¿Qué quieres decir? Dado que el proceso de granulación se basa en un aglutinante líquido para formar y recubrir los gránulos,el producto que sale del granulador está mojado y debe secarse a menos que se traslade inmediatamente a un proceso aguas abajo que no requiera secado (como en el caso del empalme de mineral de hierro)., donde los gránulos van a un horno a rejilla).
El secado se lleva a cabo normalmente en una secadora rotativa, que redondea y "polira" los gránulos como resultado de la acción de caída que se produce a medida que gira el tambor.
- ¿ Qué? ¿Cómo sé si un granulador de tambor rotativo es adecuado para mi aplicación?
A: ¿Qué quieres decir? Si un granulador de tambor rotativo es o no el adecuado para un proyecto determinado depende de los objetivos específicos del proceso y del producto, como la capacidad, el nivel de control de las características de las partículas,Parámetros del producto, y más.
Cuando no está claro si un granulador de tambor podrá cumplir los objetivos del proyecto,Las pruebas pueden llevarse a cabo en el Centro de Innovación TIANCI para evaluar el proceso e identificar la configuración de equipo más adecuada.
- ¿ Qué? ¿Se requiere algún otro equipo para soportar un granulador de tambor rotativo?
A: ¿Qué quieres decir? Los granuladores de tambor requieren un sistema de alimentación y toma para transportar material dentro y fuera del tambor.También suelen requerir pantallas y un circuito de reciclaje para recuperar los sobres y los bajos y reciclarlos de nuevo en el proceso
Los granuladores de tambor también son típicamente seguidos por un secador rotativo y, en algunos casos, pueden ser precedidos por un mezclador para proporcionar una materia prima homogénea a la unidad.
- ¿ Qué? ¿Cómo es el proceso de diseño?
A: ¿Qué quieres decir? El diseño del granulador de tambor rotativo generalmente comienza con pruebas para evaluar la viabilidad de granular el material deseado y recopilar datos clave del proceso, como el porcentaje de llenado, el tiempo de retención,velocidad del tambor y pendiente, diseño de sistemas de pulverización, y más.
Una vez recopilados los datos, los ingenieros trabajan con ellos para calcular el tamaño del tambor e incorporar las características o modificaciones necesarias para producir el producto deseado a la capacidad prevista.
- ¿ Qué? ¿Qué datos se necesitan para diseñar un granulador de tambor rotativo?
A: ¿Qué quieres decir? Una variedad de puntos de datos son necesarios para diseñar el granulador.
